產品展示
主營產品同步帶輪、同步輪、同步帶、齒輪
同步輪廠家：S3M-A型同步帶輪
瀏覽量:
1000
同步輪廠家：S3M-A型同步帶輪
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
型號：
A-003
產品分類：
同步帶輪
數量
-
+
庫存:
0
關鍵詞:
同步帶輪
同步帶
1
詳細介紹
參數
| 請按照選型步驟1~ 5選擇形式和參數后進行訂購。 | |||||||||
| 形式（1Type·2齒數·3皮帶公稱寬度 | — | 4帶輪形狀 | — | 5軸孔規格（H/P/N(NK)/V/Y) | |||||
| KJPA22S3M060 | — | A | — | P8 | |||||

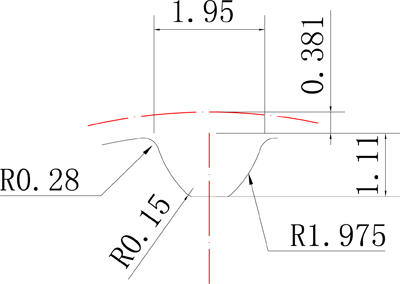

| 形式 | M材質 | S表面處理 | A附件固定螺絲 | 齒形圖 | ||||||||
| 皮帶寬度6MM | 皮帶寬度10MM | 皮帶寬度15MM | 帶輪 | 法蘭 | ||||||||
| A:7 W：11 | A:11 W:15 | A:17 W:21 | ||||||||||
| KJPA□□S3M060 | KJPA□□S3M100 | KJPA□□S3M150 | 鋁合金 | 鋁合金 | 本色陽極氧化處理 | SCM435 (四氧化三鐵保護膜) |
 |
|||||
| KJPK□□S3M060 | KJPK□□S3M100 | KJPK□□S3M150 | 硬質陽極氧化處理 | |||||||||
| KJPM□□S3M060 | KJPM□□S3M100 | KJPM□□S3M150 | C45 | SPCC | 四氧化三鐵保護膜 | SCM435 (四氧化三鐵保護膜) |
||||||
| KJPP□□S3M060 | KJPP□□S3M100 | KJPP□□S3M150 | 鍍鋅 | |||||||||

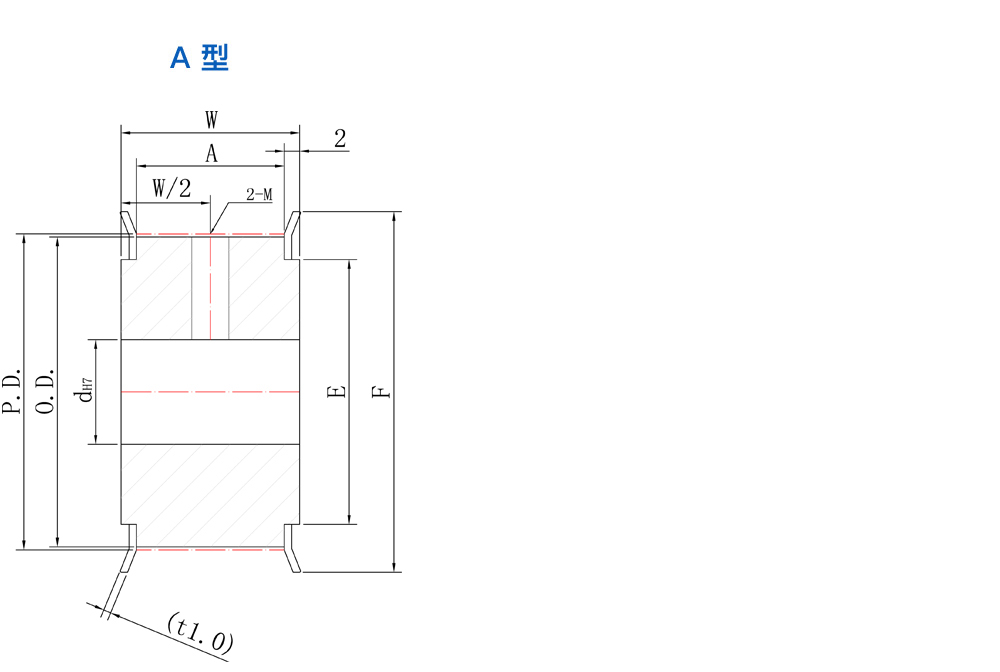

帶輪形狀

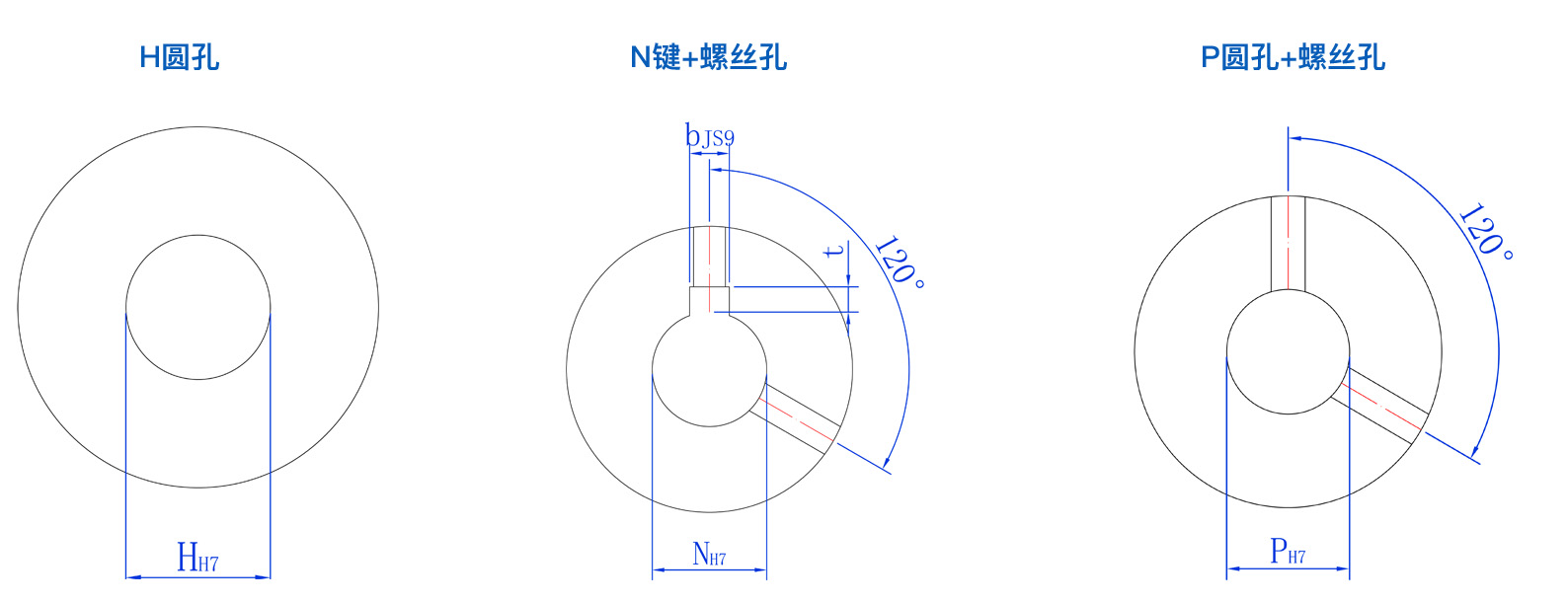

軸孔規格
| 型式 | 4.帶輪形狀 | 5.軸孔規格（~）指定單位1mm(·)選擇 | 齒數 | P.D | O.D | F | E | ||||
| 1.Type | 2.齒數 | 3.種類·公稱寬度 | H 圓孔 |
P 圓孔+螺紋孔 |
N(C) 鍵槽孔+螺紋孔 |
||||||
| （鋁合金） KJPA KJPK (鐵) KJPM KJPP |
14 | S3M060 *A:7 *W:11 S3M100 *A:11 *W:15 S3M150 *A:17 *W:21 |
A | 4~6 | 4 | - | 14 | 13.37 | 12.61 | 16 | 10 |
| 15 | 4~7 | 4~5 | 15 | 14.32 | 13.56 | 18 | 11 | ||||
| 16 | 4~7 | 4~5 | 16 | 15.28 | 14.52 | 18 | 11 | ||||
| 18 | 4~9 | 4~6 | 18 | 17.19 | 16.43 | 20 | 13 | ||||
| 19 | 4~10 | 4~6 | 19 | 18.14 | 17.38 | 22 | 14 | ||||
| 20 | 4~10 | 4~6 | 20 | 19.10 | 18.34 | 22 | 14 | ||||
| 22 | 4~12 | 4~8 | 22 | 21.01 | 20.25 | 25 | 16 | ||||
| 24 | 4~12 | 4~10 | 24 | 22.92 | 22.16 | 25 | 16 | ||||
| 25 | 4~14 | 4~11 | 8~11 | 25 | 23.87 | 23.11 | 28 | 18 | |||
| 26 | 5~14 | 5~11 | 8~11 | 26 | 24.83 | 24.07 | 28 | 18 | |||
| 28 | 5~16 | 5~13 | 8~13 | 28 | 26.74 | 25.98 | 30 | 20 | |||
| 30 | 6~19 | 6~15 | 8~14 | 30 | 28.65 | 27.89 | 32 | 23 | |||
| 32 | 6~21 | 6~17 | 8~17 | 32 | 30.56 | 29.80 | 35 | 25 | |||
| 34 | 6~24 | 6~18 | 8~18 | 34 | 32.47 | 31.71 | 40 | 28 | |||
| 36 | 6~24 | 6~18 | 8~19 | 36 | 34.38 | 33.62 | 40 | 28 | |||
| 40 | 8~28 | 8~23 | 8~23 | 40 | 38.20 | 37.44 | 44 | 32 | |||
| 44 | 8~32 | 8~26 | 8~25 | 44 | 42.02 | 41.25 | 48 | 36 | |||
| 48 | 8~34 | 8~28 | 8~27 | 48 | 45.84 | 45.07 | 50 | 38 | |||
| 50 | 8~36 | 8~30 | 8~29 | 50 | 47.75 | 46.98 | 52 | 40 | |||
| 60 | 8~42 | 8~34 | 8~35 | 60 | 57.30 | 56.53 | 61 | 46 | |||
| 72 | 8~54 | 8~46 | 8~45 | 72 | 68.75 | 67.99 | 74 | 58 | |||
附件固定螺絲（軸孔 P · N · C 選擇時）
| 軸孔規格（P/N/C） | 2-M 粗牙螺紋 |
附件 固定螺絲 |
||||
| 軸徑 | ||||||
| 4~5 | M3 | M3×3 | ||||
| 6~17 | M4 | M4×3 | ||||
| 18~33 | M5 | M5×4 | ||||
| 34~46 | M6 | M6×5 | ||||
