S8M型同步帶輪

我們是一家專業設計，生產，銷售MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20、HTD(3M、5M、8M、14M、20M)、S2M、S3M、S4.5M、S5M、S8M、S14M、S20M、2MGT、3MGT、5MGT、8MGT、8YU等各種規格的同步帶輪、同步帶，以及齒輪、鏈輪、蝸輪、多楔帶輪、多楔帶等系列產品。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

型號：

A-006

產品分類：

同步帶輪

數量

庫存:

如需更多信息，請發送電子郵件或撥打我們的熱線電話。

電話：0574-62480988、手機：18069177903

[email protected]

詢價

關鍵詞:

同步帶輪

同步帶



詳細介紹

參數

請按照選型步驟1~ 5選擇形式和參數后進行訂購。

形式（1Type·2齒數·3皮帶公稱寬度

—

4帶輪形狀

—

5軸孔規格（H/P/N(NK)/V/Y)

KJPA22S8M150

—

P24

形式

M材質

S表面處理

A附件固定螺絲

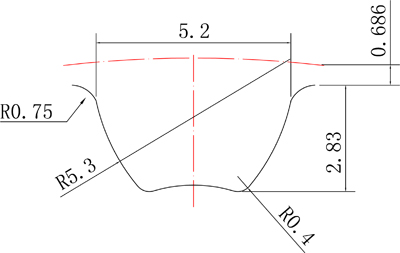

齒形圖

皮帶寬度15MM

皮帶寬度25MM

皮帶寬度30MM

皮帶寬度40MM

帶輪

法蘭

A:17 W:22 L:37(42)

A:28 W:33 L:48(53)

A:33 W:38 L:53(58)

A:44 W:49 L:64(69)

KJPA□□S8M150

KJPA□□S8M250

KJPA□□S8M300

KJPA□□S8M400

鋁合金

本色陽極氧化處理

SCM435
(四氧化三鐵保護膜)

KJPK□□S8M150

KJPK□□S8M250

KJPK□□S8M300

KJPK□□S8M400

硬質陽極氧化處理

KJPM□□S8M150

KJPM□□S8M250

KJPM□□S8M300

KJPM□□S8M400

C45

SPCC

四氧化三鐵保護膜

SCM435
(四氧化三鐵保護膜)

KJPP□□S8M150

KJPP□□S8M250

KJPP□□S8M300

KJPP□□S8M400

鍍鋅

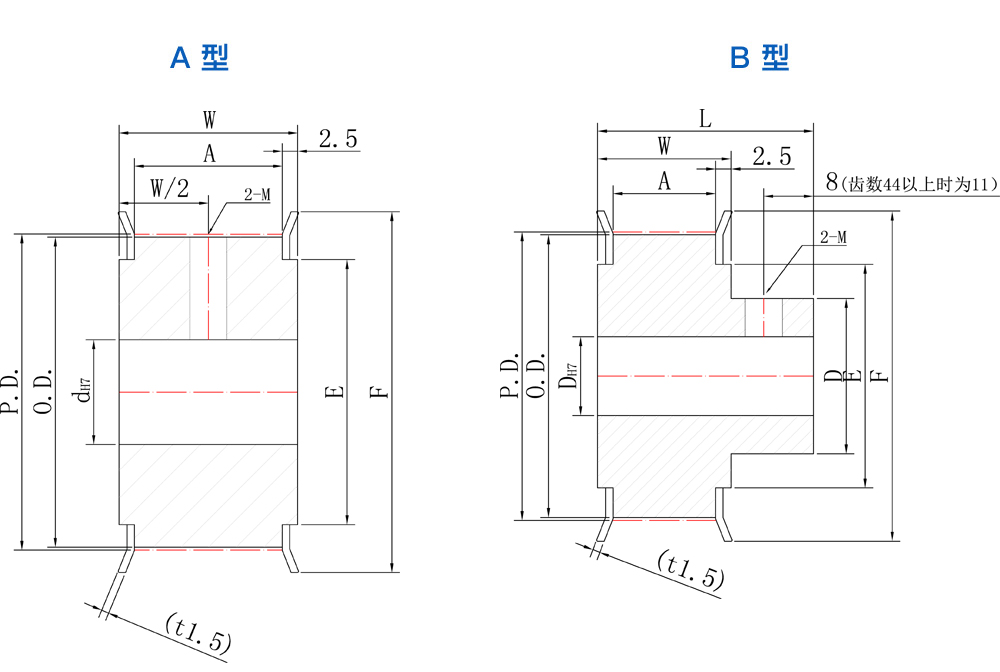

帶輪形狀

軸孔規格

型式			4.帶輪形狀	5.軸孔規格（~）指定單位1mm(·)選擇			齒數	P.D	O.D	D	F	E
1.Type	2.齒數	3.種類公稱寬度	4.帶輪形狀	H 圓孔	P 圓孔+螺紋孔	N(C) 鍵槽孔+螺紋孔	齒數	P.D	O.D	D	F	E
（鋁合金） KJPA KJPK (鐵) KJPM KJPP	18	S8M150 A:17 W:22 L:37 (L:42) S8M250 A:28 W:33 L:48 (53) S8M300 A:33 W:38 L:53 (L:58) S8M400 A:44 W:49 L:64 (L:69) 齒數44-72 為L(zhǎng)()內的尺寸	A/B	12~28	12~22	12~20	18	45.84	44.46	32	52	36
	19			12~31	12~25	12~20	19	48.38	47.01	35	55	40
	20			12~32	12~26	12~22	20	50.93	49.56	36	58	40
	21			12~36	12~30	12~24	21	53.48	52.10	40	61	45
	22			12~37	12~30	12~25	22	56.02	54.65	41	61	45
	24			12~42	12~34	12~28	24	61.12	59.74	46	67	50
	25			12~44	12~36	12~28	25	63.66	62.29	48	70	56
	26			14~47	14~39	14~31	26	66.21	64.84	51	74	58
	28			14~51	14~43	14~35	28	71.30	69.93	55	80	60
	30			14~56	14~46	14~38	30	76.39	75.02	60	87	67
	32			14~59	14~49	14~45	32	81.49	80.12	63	87	67
	34			16~66	16~56	16~48	34	86.58	85.21	70	95	75
	36			16~71	16~61	16~50	36	91.67	90.30	75	99	80
	38			16~76	16~65	16~50	38	96.77	95.39	80	104	84
	40			20~80	20~65	20~55	40	101.86	100.49	85	111	90
	44			20~80	20~70	20~55	44	112.05	110.67	90	119	100
	48			20~85	20~70	20~55	48	122.23	120.86	100	127	105
	50			20~85	20~70	20~55	50	127.32	125.95	100	135	115
	60			20~85	20~70	20~55	60	152.79	151.42	100	160	140
	72			20~85	20~70	20~55	72	183.35	181.97	100	190	170
備注：A型帶輪沒有L和D的尺寸。

附件固定螺絲（軸孔 P · N · C 選擇時）

軸孔規格（P/N/C）	2-M 粗牙螺紋	附件固定螺絲
軸徑
12	M4	M4×3
13~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8
