MXL-K·B型同步帶輪

瀏覽量:

1000

MXL-K·B型同步帶輪

我們是一家專業設計，生產，銷售MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20、HTD(3M、5M、8M、14M、20M)、S2M、S3M、S4.5M、S5M、S8M、S14M、S20M、2MGT、3MGT、5MGT、8MGT、8YU等各種規格的同步帶輪、同步帶，以及齒輪、鏈輪、蝸輪、多楔帶輪、多楔帶等系列產品。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

型號：

A-008

產品分類：

同步帶輪

數量

庫存:

如需更多信息，請發送電子郵件或撥打我們的熱線電話。

電話：0574-62480988、手機：18069177903

[email protected]

詢價

關鍵詞:

同步帶輪

同步帶



詳細介紹

參數

請按照選型步驟1~ 5選擇形式和參數后進行訂購。
形式（1Type·2齒數·3皮帶公稱寬度	—	4帶輪形狀	—	5軸孔規格（H/P/N(NK)/V/Y)
KJPA40MXL025	—	B	—	NK10

形式

M材質

S表面處理

A附件固定螺絲

齒形圖

皮帶寬度4.8MM
(3/16inch)

皮帶寬度6.4MM
(1/4inch)

皮帶寬度9.5MM
(3/8inch)

皮帶寬度12.7MM
(1/2inch)

帶輪

法蘭

A:6 W:10 L:16.5

A:7.5 W:11.5 L:18

A:11 W:15 L:22

A:14 W:18 L:25

KJPA□□MXL019

KJPA□□MXL025

KJPA□□MXL037

KJPA□□MXL050

鋁合金

本色陽極氧化處理

SCM435
(四氧化三鐵保護膜)

KJPK□□MXL019

KJPK□□MXL025

KJPK□□MXL037

KJPK□□MXL050

硬質陽極氧化處理

—

KJPM□□MXL025

KJPM□□MXL037

—

C45

SPCC

四氧化三鐵保護膜

SCM435
(四氧化三鐵保護膜)

—

KJPP□□MXL025

KJPP□□MXL037

—

鍍鋅

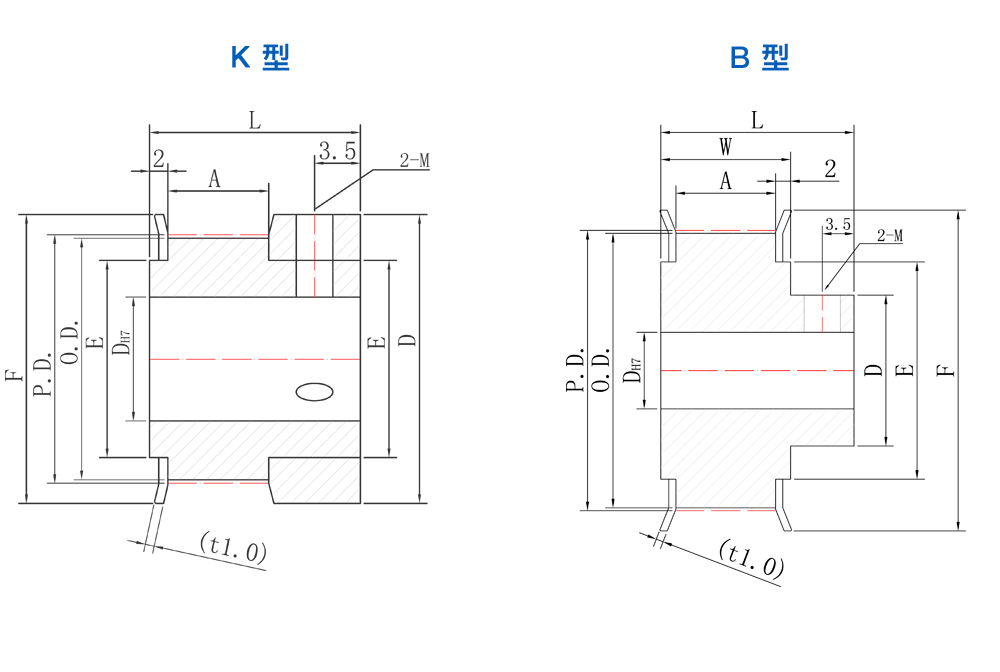

帶輪形狀

軸孔規格

型式			4.帶輪形狀	5.軸孔規格（~）指定單位1mm(·)選擇			齒數	P.D	O.D	F	E
1.Type	2.齒數	3.種類公稱寬度	4.帶輪形狀	H 圓孔	P 圓孔+螺紋孔	N(C) 鍵槽孔+螺紋孔	齒數	P.D	O.D	F	E
（鋁合金） KJPA KJPK (鐵) KJPM KJPP	14	MXL019 A:6 W:10 L:16.5 MXL025 A:7.5 W:11.5 L:18 MXL037 A:11 W:15 L:22 MXL050 A:14 W:18 L:25	K	3~4	3~4	—	14	9.06	8.55	12	6
	15			3~4	3~4		15	9.70	9.19	12	6
	16			3~5	3~5		16	10.35	9.84	14	8
	17			3~5	3~5		17	11.00	10.49	14	8
	18			3~5	3~5		18	11.64	11.14	14	8
	19			3~5	3~5		19	12.29	11.78	14	8
	20		B	3~6	3~5	—	20	12.94	12.43	18	11
	21			3~6	3~5		21	13.58	13.07	18	11
	22			3~6	3~5		22	14.23	13.72	18	11
	23			3~7	3~7		23	14.88	14.37	20	13
	24			3~7	3~8		24	15.52	15.02	20	13
	25			3~7	3~8		25	16.17	15.66	20	13
	26			3~8	3~9		26	16.82	16.31	22	14
	27			4~8	4~9		27	17.46	16.96	22	14
	28			4~8	4~9		28	18.11	17.60	22	14
	30			4~10	4~9		30	19.40	18.90	25	16
	32			4~10	4~9		32	20.70	20.19	25	16
	34			4~10	4~9		34	21.99	21.48	25	16
	36			5~12	5~10	8	36	23.29	22.78	28	18
	38			5~12	5~10	8	38	24.58	24.07	28	18
	40			5~14	5~10	8~11	40	25.87	25.36	30	20
	42			5~14	5~10	8~11	42	27.17	26.66	30	20
	44			5~16	5~14	8~13	44	28.46	27.95	32	23
	46			5~16	5~14	8~13	46	29.75	29.24	32	23
	48			5~18	5~16	8~14	48	31.05	30.54	35	25
	50			5~18	5~18	8~14	50	32.34	31.84	35	25
	60			5~24	5~20	8~19	60	38.81	38.30	44	32
	72			5~26	5~22	8~21	72	46.57	46.06	52	40

附件固定螺絲（軸孔 P · N · C 選擇時）

軸孔規格（P/N/C）	2-M 粗牙螺紋	附件固定螺絲
軸徑
3~5	M3	M3×3
6~18	M4	M4×3
19~21	M5	M5×4
